Skrzydło wysokie na prawie cztery metry, obracające się wokół pionowej osi, bez widocznych zawiasów i bez zbędnych podziałów. W architekturze to rozwiązanie pełne swobody. W produkcji – jedno z najbardziej wymagających zadań, jakie można postawić przed wypełnieniem drzwiowym.

Drzwi pivot są dziś wizytówką nowoczesnych rezydencji i budynków reprezentacyjnych. Czym są i skąd wzięła się ich popularność, opisaliśmy w artykule o drzwiach pivot. Tym razem zaglądamy za kulisy i pokazujemy, jak wygląda produkcja drzwi pivot od strony panelu i dlaczego w wielkim formacie każdy milimetr jest ważny.

Tekst powstał z myślą o producentach stolarki aluminiowej, którzy chcą bezpiecznie wprowadzić system pivot do swojej oferty, oraz o architektach, którzy wskazują takie drzwi w projektach.

Z tego artykułu dowiesz się:

✔ Dlaczego panel do drzwi pivot to inne zadanie niż wypełnienie tradycyjnych drzwi?

✔ Jak zaprojektować wzór, który zachowa proporcje przy wysokości panelu do 3950 mm?

✔ Jakie wymagania stawia wielki format materiałowi i obróbce CNC?

✔ Z jakimi systemami profili współpracują panele Veyna PIVOT?

✔ Jakie dane przygotować przed zamówieniem, by uniknąć kosztownych poprawek?

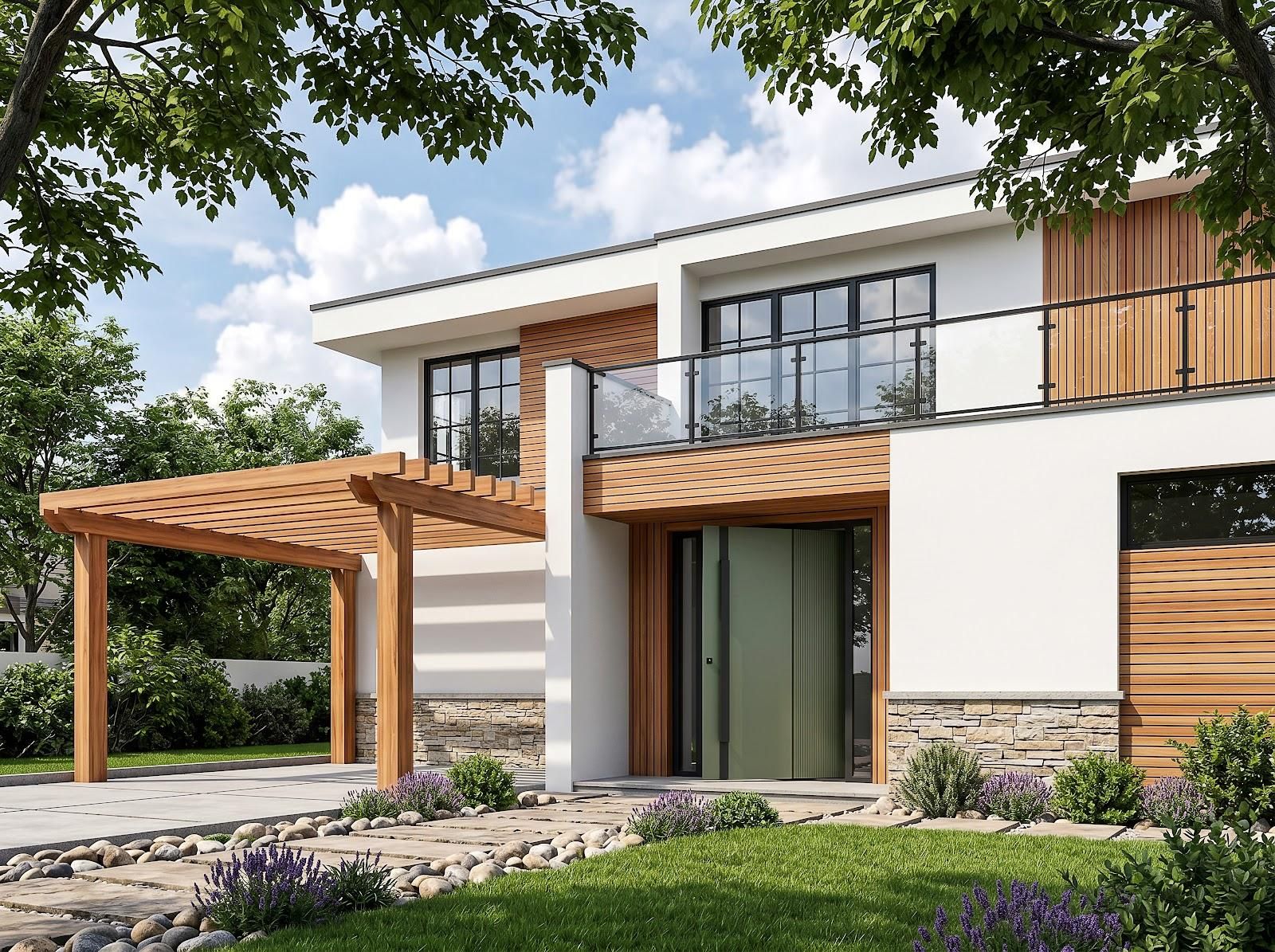

Dlaczego panel do drzwi pivot to inne zadanie niż wypełnienie tradycyjnych drzwi

W tradycyjnych drzwiach skrzydło wisi na zawiasach osadzonych w ościeżnicy, a panel ma zwykle wymiary zbliżone do standardu. Drzwi obrotowe działają inaczej. Skrzydło obraca się na pionowej osi zakotwionej w podłodze i w suficie lub nadprożu, często z przesuniętą osią obrotu, a jego wymiary wykraczają daleko poza typowe drzwi wejściowe.

To zmienia wszystko, co dzieje się w produkcji. Panel przestaje być wypełnieniem ramy, a staje się główną płaszczyzną architektoniczną. Każda niedoskonałość – lekkie wygięcie, nierówna linia frezu, różnica w odcieniu – jest widoczna z daleka.

Skala, która podkreśla każdy błąd

W wielkim formacie błędy są bardzo widoczne. Odchylenie, którego nikt nie zauważy na skrzydle o wysokości 2 m, na panelu o wysokości 3,9 m tworzy wyraźny uskok w rysunku wzoru. Dlatego produkcja drzwi pivot zaczyna się od założenia, że tolerancja na pomyłkę ma być bliska zeru.

Dochodzi do tego fizyka materiału. Aluminium wydłuża się o ok. 0,023 mm na każdy metr przy wzroście temperatury o 1°C. Przy różnicy 50°C między nagrzaną w słońcu ciemną powierzchnią a chłodnym wnętrzem element długości 3,95 m może zmienić wymiar o ok. 4,5 mm. Konstrukcja panelu musi tę pracę materiału przewidzieć.

Ciężar, wiatr i warunki atmosferyczne

Drzwi zewnętrzne pivot pracują w trudnych warunkach. Duża powierzchnia skrzydła oznacza większe obciążenie wiatrem, a wraz z wypełnieniem i przeszkleniem skrzydło może ważyć nawet ponad 200 kg. Panel musi być płaski i zachować swoją sztywność mimo zmian temperatury, wilgoci i nasłonecznienia – tak, by w codziennym użytkowaniu zapewnić płynne otwieranie i szczelne domknięcie.

Czy każdy wzór da się przeskalować?

To pytanie, które powinno paść na samym początku projektu. Wzór zaprojektowany dla skrzydła o wysokości 2100 mm po prostym powiększeniu do 3900 mm często traci charakter. Frezy stają się zbyt szerokie albo zbyt rzadkie, motyw rozjeżdża się z pochwytem, a proporcje, które zachwycały w katalogu, przestają dobrze wyglądać w rzeczywistej skali.

W Veyna wzór do drzwi pivotowych traktujemy jak kompozycję, a nie grafikę do powiększenia. Dobieramy rytm frezów, szerokość lameli i rozmieszczenie aplikacji do konkretnych wymiarów skrzydła, tak by całość zachowała rytm i równowagę. Drzwi pivotowe zaprojektowane w ten sposób zachowują minimalistyczny design, a panel świetnie współgra z różnymi stylami wnętrz – od nowoczesnych willi po klasyczne rezydencje.

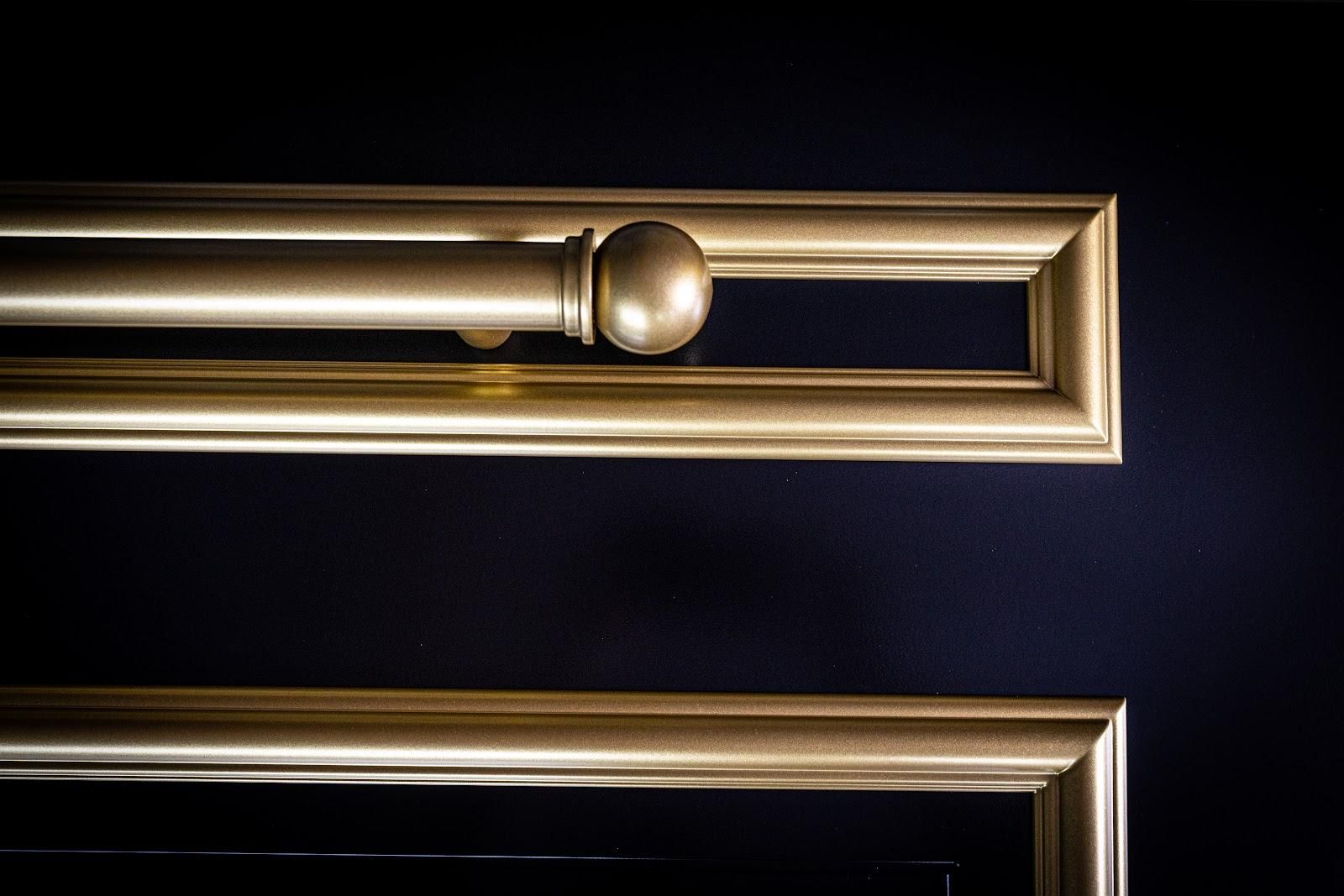

Deluxe Line – wzory projektowane z myślą o wielkim formacie

Seria Deluxe Line powstała z założeniem, że wzory mają skalować się proporcjonalnie. Frezowania i detale zachowują swój wygląd niezależnie od wielkości skrzydła, co ma kluczowe znaczenie w systemie pivot.

Najlepiej widać to w dwóch kolekcjach. Imperium buduje formę wielowarstwowymi kompozycjami i ramami z giętego aluminium z zaokrąglonymi narożami – detal, który w dużej skali nabiera rzeźbiarskiego wyrazu. Vectra wykorzystuje wielkoformatowe frezowania i efekt zanikającego frezu, który wymaga ciągłości linii na całej wysokości panelu.

W nakładkach i panelach pivot wzór może pojawiać się przez całe skrzydło bez przerywania motywu na krawędzi ramy. To właśnie ten brak kompromisu odróżnia wyjątkowy design od zwykłego powiększenia.

Materiał o wysokiej stabilności wymiarowej

Aluminium jest materiałem pierwszego wyboru dla paneli pivot. Czym wyróżniają się panele aluminiowe na tle innych materiałów? Łączą niską masę własną ze sztywnością, odpornością na korozję i trwałością wykończenia. Aluminium pozwala też na precyzyjną obróbkę i głębokie frezowanie bez utraty płaskiej formy arkusza.

Aluminiowe drzwi pivot coraz częściej łączą jednak kilka materiałów. Na panelach Veyna PIVOT stosujemy m.in. spieki kwarcowe, fornir kamienny, drewno, lakierowane szkło lacobel oraz aplikacje ze stali nierdzewnej. Każde takie połączenie wymaga przemyślenia, jak różne materiały będą pracować razem na dużej powierzchni. Nowoczesne materiały dają architektom swobodę, ale ich zastosowanie w wielkim formacie zawsze poprzedza analiza techniczna.

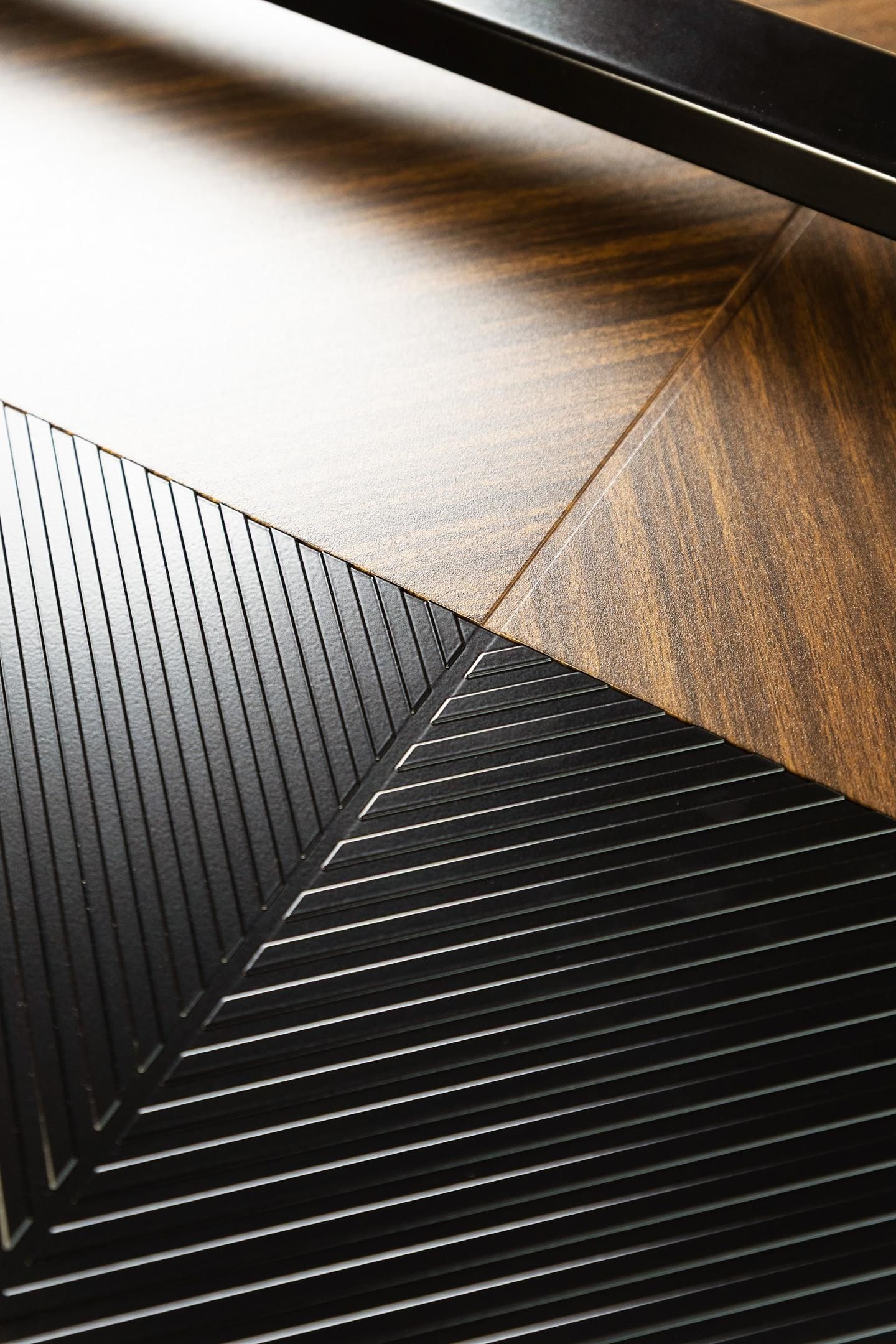

Obróbka CNC w wielkim formacie

Panel o wymiarach 1950 × 3950 mm można wykonać tylko na maszynach z zaawansowaną technologią sterowania i polem roboczym obejmującym cały arkusz. Frezowanie w jednym zamocowaniu zapewnia ciągłość linii – bez przełożeń, które w wielkim formacie zostawiają ślady w rysunku wzoru.

Cały proces produkcji przeprowadzamy we własnym zakładzie: od przygotowania projektu, przez obróbkę CNC i cięcie laserowe, po wykończenie i kontrolę jakości. Etapy produkcji standardowego panelu opisaliśmy w artykule Jak powstaje panel drzwiowy – w przypadku pivotów każdy z tych etapów jest wykonywany z większą rygorystycznością.

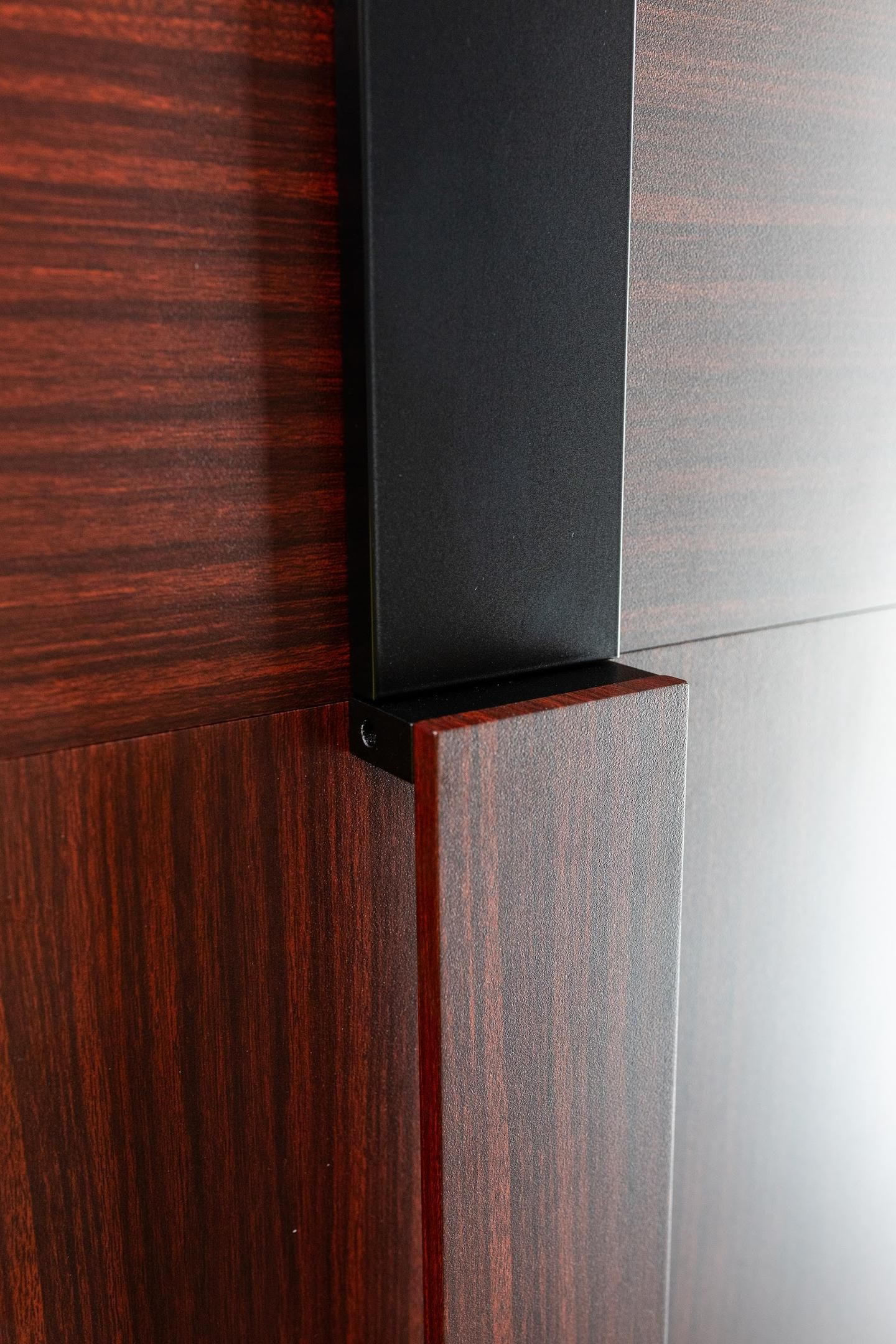

Detal krawędzi i jakość wykończenia

W minimalistycznych drzwiach, w których brak widocznych zawiasów i zbędnych podziałów, oko zatrzymuje się na detalu. Ostre, precyzyjnie wykończone krawędzie i frezy prowadzone pod kątem decydują o tym, czy panel wygląda jak element architektury, czy jak produkt seryjny.

Oś obrotu i rozkład ciężaru

W systemie pivot cały ciężar skrzydła przenosi okucie montowane w podłodze i górny trzpień. Przesunięta oś obrotu sprawia, że nawet duże skrzydło otwiera się lekko, ale stawia panelowi konkretne wymagania: masa musi być rozłożona równomiernie, a geometria panelu – zgodna z miejscem osadzenia zawiasów pivot.

Dlatego rozmieszczenie zawiasów i punktów mocowania planuje się razem z wzorem. Frez przecinający strefę okucia albo aplikacja zbyt blisko osi mogą utrudnić montaż lub zaburzyć płynne otwieranie w obu kierunkach.

Kompatybilność z systemami profili

Panele Veyna PIVOT współpracują z wiodącymi systemami aluminiowymi: ALUPROF, ALIPLAST, PONZIO, ALURON, YAWAL, SO EASY (BLYWEERT), REYNAERS, SCHÜCO, HEROAL, CORTIZO i MORAD. Dla producenta stolarki oznacza to możliwość wykonania drzwi pivot w systemie, z którym już pracuje, bez konieczności zmiany technologii. To idealne rozwiązanie dla firm, które chcą poszerzyć ofertę o innowacyjne rozwiązania.

Maksymalny wymiar aluminiowego panelu do systemu pivot wynosi 1950 × 3950 mm. Dokładne limity zależą od modelu i są podane w kartach produktu na stronie Panele Veyna dla systemu PIVOT.

Profesjonalny montaż zaczyna się w fabryce

Montaż drzwi pivot jest bardziej wymagający niż w przypadku standardowych drzwi wejściowych. Oś musi być idealnie pionowa, a skrzydło dokładnie wyważone. Panel wykonany z precyzją skraca pracę na budowie i ogranicza ryzyko regulacji, które przy dużym ciężarze są kłopotliwe i kosztowne.

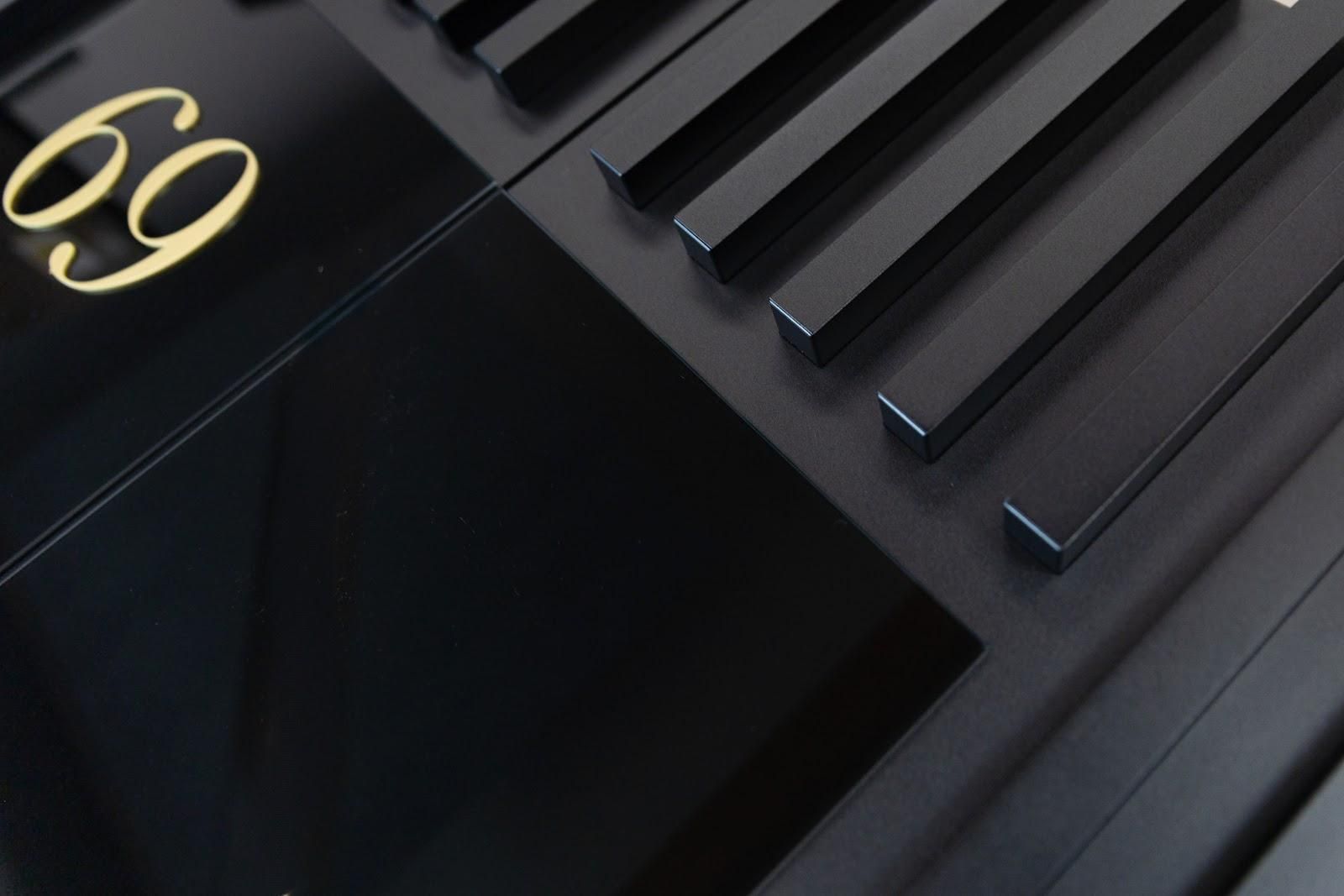

Wykończenia na dużej powierzchni

Na panelu o powierzchni blisko 8 m² nawet minimalna różnica odcienia czy struktury jest widoczna. Dlatego wykończenie planujemy dla całego skrzydła jednocześnie. Do wyboru są kolory z pełnej palety RAL, struktury drewnopodobne, spieki i fornir kamienny, a także aplikacje 3D INOX ze stali nierdzewnej.

W projektach o minimalistycznym wykończeniu warto pamiętać, że duża, gładka płaszczyzna potrzebuje rytmu. Pionowe frezy lub lamele optycznie wysmuklają skrzydło i podkreślają jego wysokość. Poziome podziały uspokajają kompozycję i lepiej współgrają z niskimi, rozległymi bryłami.

Bezpieczeństwo i komfort użytkowania

Drzwi zewnętrzne pivot muszą być równie bezpieczne jak efektowne. Panel projektuje się tak, by zostawić miejsce na wielopunktowe zamki i elektronikę kontroli dostępu. Wejście można otwierać kodem PIN, przez czytnik linii papilarnych lub aplikację mobilną, a długi pochwyt zastępuje klamkę i porządkuje kompozycję.

Integrację pochwytów z systemami smart omówiliśmy w artykule Inteligentne wejście. Drzwi z przeszkleniami wymagają szkła bezpiecznego – stosuje się szkło hartowane lub laminowane, które utrudnia włamanie. Szczelność i izolacyjność zestawu zależą od całego systemu: profilu, uszczelek, pakietu szybowego i wypełnienia. Doskonałą izolację termiczną daje dopiero dobrze dobrany komplet, tak jak o efektywności energetycznej decyduje cały system, a nie sam panel.

Co przygotować przed zamówieniem panelu pivot

W wielkim formacie najdroższe są błędy wykryte dopiero na budowie. Większości z nich można uniknąć, jeśli przed zamówieniem producent stolarki ustali z nami:

1. dokładne wymiary skrzydła i panelu oraz system profili, w którym powstaną drzwi,

2. położenie osi obrotu i stref okucia, których wzór nie powinien przecinać,

3. miejsce na pochwyt, zamki wielopunktowe i elektronikę kontroli dostępu,

4. rodzaj nakładki – jednostronnej lub dwustronnej – oraz wykończenie po obu stronach,

5. kolor z palety RAL i strukturę, najlepiej potwierdzone na próbce materiału.

Część tych danych można przekazywać automatycznie z oprogramowania do projektowania stolarki. Jak integracja z programem WH Okna eliminuje błędy w zamówieniach paneli, pokażemy w jednym z kolejnych artykułów.

Podsumowanie

Produkcja drzwi pivot to sztuka panowania nad skalą. Wielki format wzmacnia każdą decyzję projektową – zarówno tę trafioną, jak i błędną. Dlatego panel do drzwi pivot zaczyna się od kompozycji przemyślanej dla konkretnych wymiarów, a kończy na precyzji CNC, która zachowuje ciągłość linii na całej wysokości skrzydła.

Dla producenta stolarki to produkt, na który warto postawić – nowoczesny design i funkcjonalność w jednym o najwyższej wartości w ofercie. Dla architekta to pewność, że wejście z wizualizacji powstanie bez błędów. Inwestor zyskuje zaś wejście, które podkreśli charakter swojego domu.

Planujesz wprowadzenie drzwi pivot do oferty lub projektujesz wejście w wielkim formacie? Skontaktuj się z nami – sprawdzimy wymiary, dobierzemy wzór i system profili.

FAQ – najczęściej zadawane pytania

Jaki jest maksymalny wymiar panelu Veyna do drzwi pivot?

Aluminiowy panel do systemu pivot może mieć do 1950 mm szerokości i 3950 mm wysokości. Dokładne limity dla danego modelu podajemy w karcie produktu.

Czy każdy wzór Veyna jest dostępny w wersji pivot?

Technologia PIVOT jest dostępna dla większości modeli, a każda karta produktu informuje, czy dany wzór można wykonać w tym systemie. Seria Deluxe Line została zaprojektowana z myślą o wielkim formacie.

Z jakimi systemami profili współpracują panele Veyna PIVOT?

Między innymi z systemami ALUPROF, ALIPLAST, PONZIO, ALURON, YAWAL, SO EASY, REYNAERS, SCHÜCO, HEROAL, CORTIZO i MORAD.

Dlaczego produkcja paneli pivot wymaga większej precyzji?

W dużej skali każda odchyłka jest lepiej widoczna, a materiał mocniej reaguje na zmiany temperatury. Ciągłość frezów, płaskość arkusza i zgodność z okuciem decydują o estetyce i działaniu drzwi.
